CR201（2線控制）
1、紅線接通正極，黑線接通負極，閥門關閉，關閥到位后保持；
2、黑線接通正極，紅線接通負極，閥門打開，開閥到位后保持；
*電壓選配：DC5V，DC12V，DC24V
*不得超過電壓工作
CR202（2線控制，斷電復位功能）
常閉型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
常開型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持；
3、開關斷開，閥門打開，開閥到位后保持；
*電壓選配：AC/DC9-24V, AC/DC9-35V, AC/DC110V-230V
*不得超過電壓工作
CR301（3線控制）
1、紅線、綠線接正極，黑線接負極；
2、開關與紅線接通，閥門打開，開閥到位后保持；
3、開關與綠線接通，閥門關閉，關閥到位后保持；
*電壓選配：DC5V，DC12V，DC24V，DC12-24V，AC/DC110-230V
*不得超過電壓工作

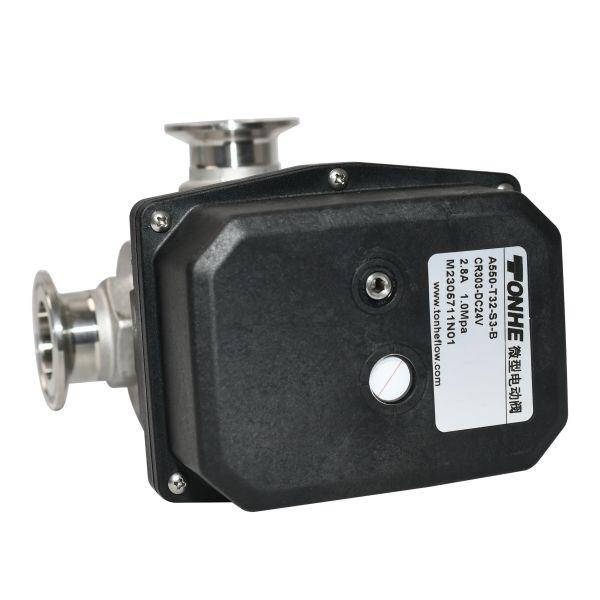

CR303（3線控制）
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
*電壓選配：DC12V，DC24V，DC9-24V，AC/DC9-35V，AC110-230V
*不得超過電壓工作
CR501（5線控制，帶反饋信號）
1、紅線接通正極，黑線接通負極，閥門關閉，關閥到位后保持，黃線和白線接通；
2、黑線接通正極，紅線接通負極，閥門打開，開閥到位后保持，綠線和白線接通；
*電壓選配：DC5V，DC12V，DC24V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR502 ( 5線控制，斷電復位功能，帶反饋信號)
常閉型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持，綠線和白線接通；
3、開關斷開，閥門關閉，關閥到位后保持，黃線和白線接通；
常開型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持，黃線和白線接通；
3、開關斷開，閥門打開，開閥到位后保持，綠線和白線接通；
*電壓選配：DC9-35V，DC9-60V，DC12-24V，AC24V , AC110-230V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
1.紅線接電源正極，黑線接電源負極，
2.綠線接4-20mA信號輸入正極，藍線接4-20mA信號輸入負極;
3.白線接4-20mA信號輸出正極，藍線接4-20mA信號輸出負極;
4.輸入20mA順時針轉，閥門全開；輸入4mA逆時針轉，閥門全閉；
l電壓選配： ￡ DC12-24V
l不得超過電壓工作
