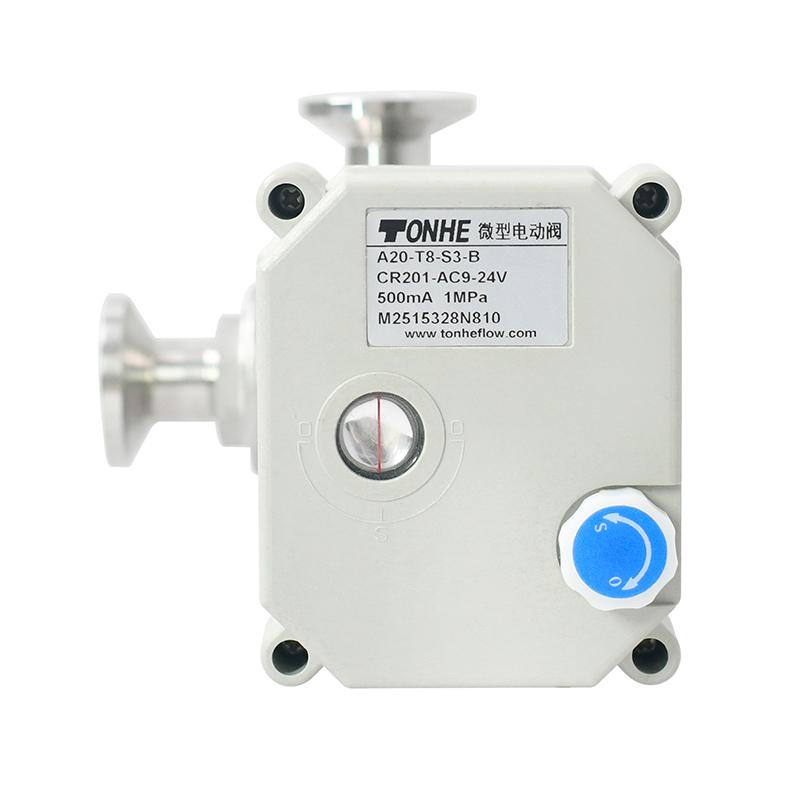

CR201（2線控制）
1、紅線接通正極，黑線接通負極，閥門關閉，關閥到位后保持；
2、黑線接通正極，紅線接通負極，閥門打開，開閥到位后保持；
*電壓選配：DC5V，DC12V，DC24V
*不得超過電壓工作
CR202（2線控制，斷電復位功能）
常閉型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
常開型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持；
3、開關斷開，閥門打開，開閥到位后保持；
*電壓選配：AC/DC9-24V, AC/DC9-35V, AC/DC110V-230V
*不得超過電壓工作
CR301（3線控制）
1、紅線、綠線接正極，黑線接負極；
2、開關與紅線接通，閥門打開，開閥到位后保持；
3、開關與綠線接通，閥門關閉，關閥到位后保持；
*電壓選配：DC5V，DC12V，DC24V，DC12-24V，AC/DC110-230V
*不得超過電壓工作
CR302（3線控制）
1、紅線接正極，黑線、綠線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
4、可選是否斷電關閥。
*電壓選配：DC9-35V，DC9-60V，AC/DC12-24V
*不得超過電壓工作
CR303（3線控制）
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
*電壓選配：DC12V，DC24V，DC9-24V，AC/DC9-35V，AC110-230V
*不得超過電壓工作
CR305（3線控制，斷電復位功能）
常閉型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
4、斷開外部電源后閥門自動關閉
常開型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持；
3、開關斷開，閥門打開，開閥到位后保持；
4、斷開外部電源后閥門自動打開
*電壓選配： AC/DC9-24V，AC110-230V
*不得超過電壓工作
CR306（3線控制，斷電復位功能）
常閉型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持；
3、開關斷開，閥門打開，開閥到位后保持；
4、斷開外部電源后閥門自動關閉
常開型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持；
3、開關斷開，閥門關閉，關閥到位后保持；
4、斷開外部電源后閥門自動打開
*電壓選配：AC/DC9-24V，AC110-230V
*不得超過電壓工作
CR401（4線控制）
1、紅線、黑線接電源, 綠線、黃線接開關；
2、當開關閉合，閥門打開，開閥到位后保持；
3、當開關斷開，閥門關閉，關閥到位后保持；
*電壓選配：AC/DC110V-230V
*控制線帶DC5V /DC24V電壓 ,在多臺電動閥并聯同時使用時,
必須把顏色相同的控制線接在一起,否則電動閥不能正常工作。
*綠色、黃色線不能接電壓
*不得超過電壓工作
CR501（5線控制，帶反饋信號）
1、紅線接通正極，黑線接通負極，閥門關閉，關閥到位后保持，黃線和白線接通；
2、黑線接通正極，紅線接通負極，閥門打開，開閥到位后保持，綠線和白線接通；
*電壓選配：DC5V，DC12V，DC24V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR502 ( 5線控制，斷電復位功能，帶反饋信號)
常閉型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持，綠線和白線接通；
3、開關斷開，閥門關閉，關閥到位后保持，黃線和白線接通；
常開型
1、紅線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持，黃線和白線接通；
3、開關斷開，閥門打開，開閥到位后保持，綠線和白線接通；
*電壓選配：DC9-35V，DC9-60V，DC12-24V，AC24V , AC110-230V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR701（7線控制，帶反饋信號）
1、紅線接正極，黑線、綠線接負極；
2、開關閉合，閥門打開，開閥到位后保持，藍線和灰線接通；
3、開關斷開，閥門閉合，關閥到位后保持，黃線和白線接通；
*電壓選配：DC9-35V，DC9-60V，DC12-24V
*不得超過電壓工作
*反饋信號負載能力：0.3A 24VACDC(阻性負載)
CR702（7線控制，帶反饋信號）
1、紅線、綠線接正極，黑線接負極；
2、開關與紅線接通，閥門打開，開閥到位后保持，藍線和灰線接通；
3、開關與綠線接通，閥門關閉，關閥到位后保持，黃線和白線接通；
*電壓選配：DC5V，DC12V，DC24V，DC12-24V，AC/DC110-230V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR703（7線控制，帶反饋信號）
1、紅線、綠線接正極，與黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持，藍線和灰線接通；
3、開關斷開，閥門閉合，關閥到位后保持，黃線和白線接通；
*電壓選配：DC12V，DC24V，DC9-24V，AC/DC9-35V，AC110-230V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR704（7線控制，帶反饋信號）
1、紅線、黑線接電源, 灰線、藍線接開關；
2、開關閉合，閥門打開，開閥到位后保持，綠線和白線接通；
3、開關斷開，閥門關閉，關閥到位后保持，黃線和白線接通；
*電壓選配：AC/DC110V-230V
*不得超過電壓工作
*灰色、藍色線不能接電壓
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR705（7線控制，斷電復位功能，帶反饋信號）
常閉型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持，藍線和灰線接通；
3、開關斷開，閥門關閉，關閥到位后保持，黃線和白線接通；
4、斷開外部電源后閥門自動關閉
常開型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持，黃線和白線接通；
3、開關斷開，閥門打開，開閥到位后保持，藍線和灰線接通；
4、斷開外部電源后閥門自動打開
*電壓選配：AC/DC9-24V，AC110-230V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
CR706（7線控制，斷電復位功能，帶反饋信號）
常閉型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門關閉，關閥到位后保持，黃線和白線接通；
3、開關斷開，閥門打開，開閥到位后保持，藍線和灰線接通；
4、斷開外部電源后閥門自動關閉
常開型
1、紅線、綠線接正極，黑線接負極；
2、開關閉合，閥門打開，開閥到位后保持，藍線和灰線接通；
3、開關斷開，閥門關閉，關閥到位后保持，黃線和白線接通；
4、斷開外部電源后閥門自動打開
*電壓選配：AC/DC9-24V，AC/DC110-230V
*不得超過電壓工作
*反饋信號負載能力:0.3A 24VACDC(阻性負載)
