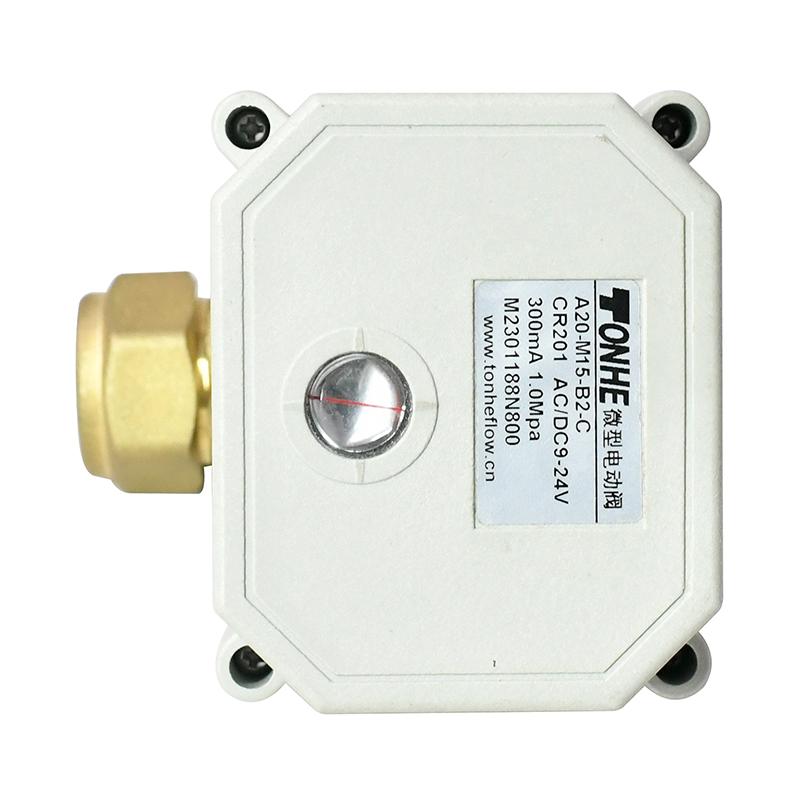

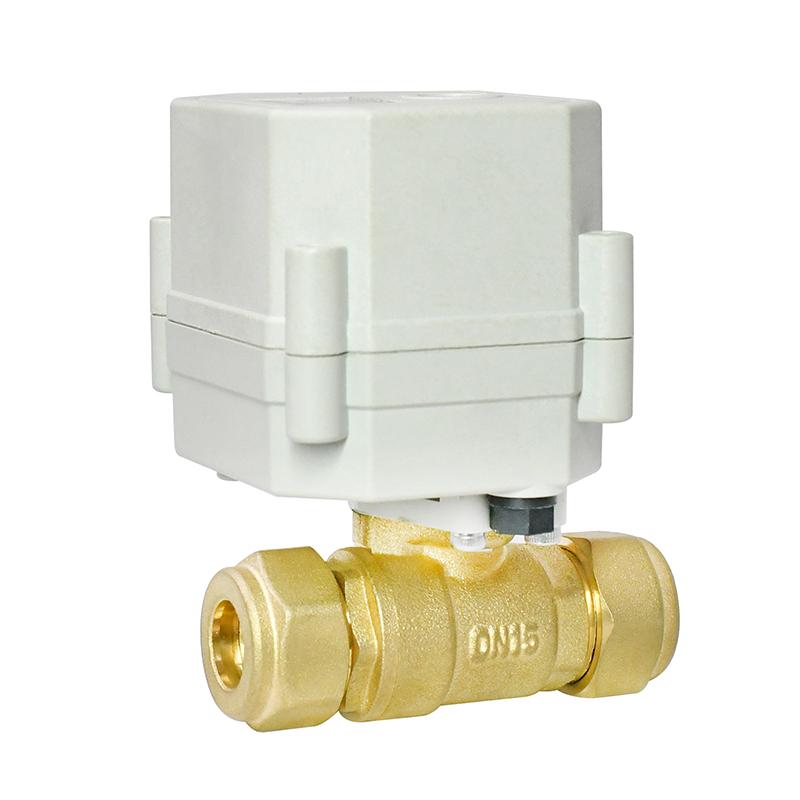

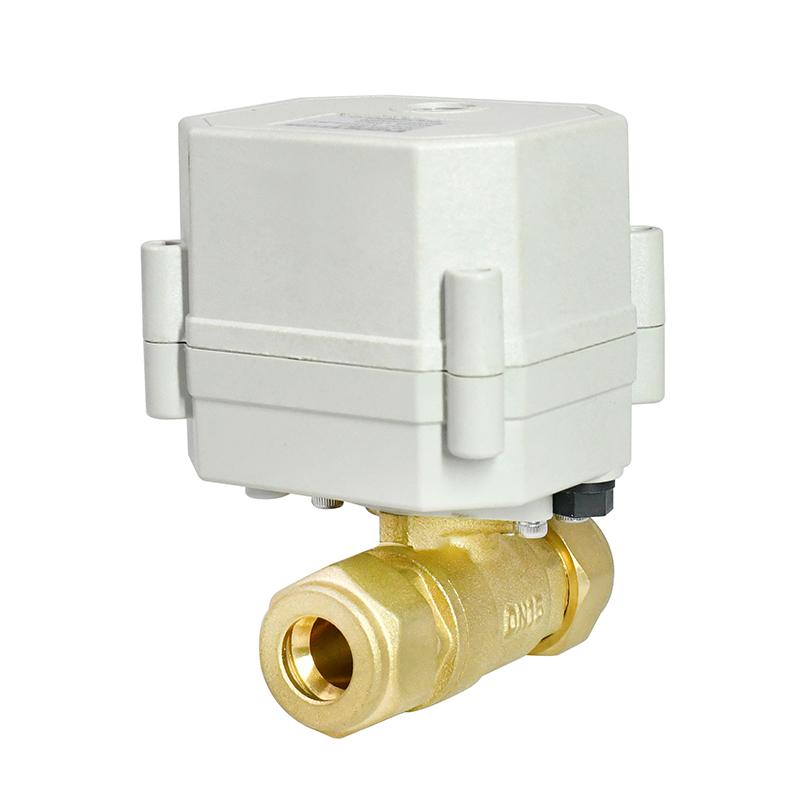

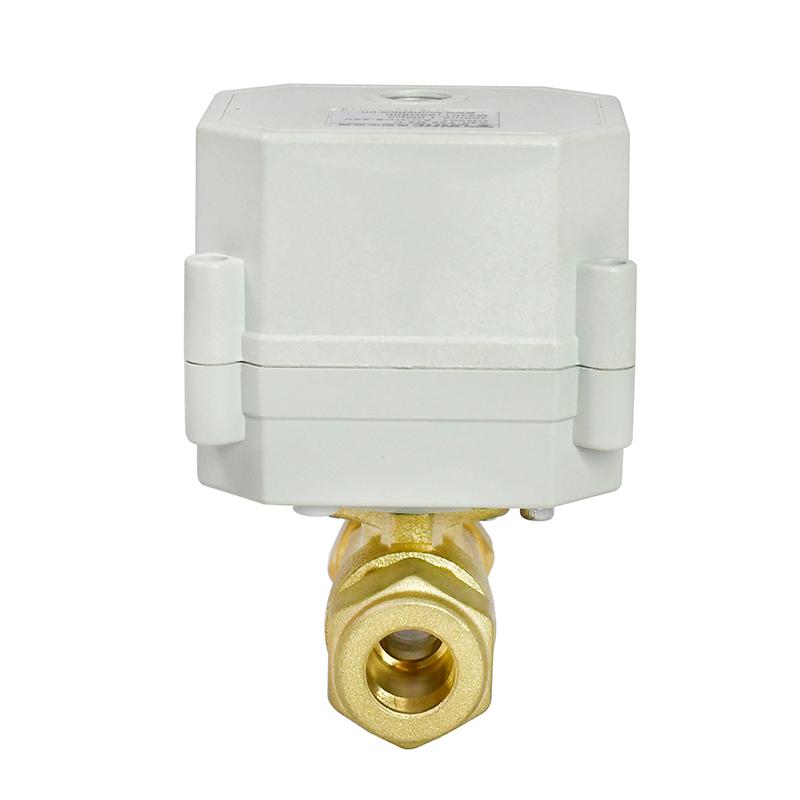

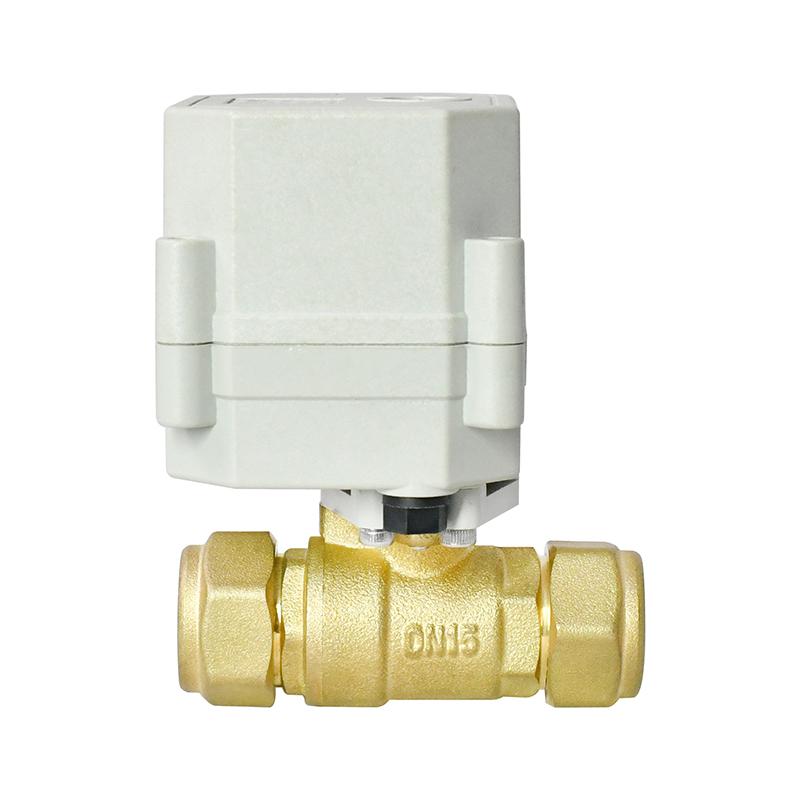

1、紅線電源+，接DC9~24V正極；
2、黑線電源-，接DC9~24V負極，4-20mA/0-5V/0-10V/1-5V/2-10V負極
3、綠線位置輸入+，控制電流/電壓（4-20mA/0-5V/0-10V/1-5V/2-10V可選）正極
4、黃線錯誤輸出Fault信號， 濕節點, OC輸出(NPN三極管集電極輸出)，當有錯誤導致電機工作電流過大，比如當閥門有雜物檔住球轉不動時等，節點閉合，正常工作時節點斷開，只能拉低外部信號，負載500mA。
5、白線位置反饋PWM信號，濕節點, OC輸出(NPN三極管集電極輸出)，頻率100Hz, 占空比5%-95%, 表示0-90度，負載500mA。
*測試PWM信號：WT接上拉電阻到RD，一般使用1k或5.1k電阻，推薦15v以下供電使用1k，15v以上供電使用5.1k，示波器夾子接電源負極，探頭接PWM白線
*測試錯誤輸出Fault信號：同PWM信號測試，接1k或5.1k上拉電阻到RD, 示波器夾子接電源負極，探頭接Fault黃線
1、紅線電源+，接DC9~24V正極
2、黑線電源-，接DC9~24V負極
3、綠線位置輸入+，控制電流（4-20mA）正極
4、白線位置輸入-，位置反饋負極
5、黃線位置反饋+，反饋信號為輸出電流4-20mA
*4-20ma輸出，負載電阻最大為輸入電源電壓（v-2）/0.02，比如15v供電，（15-2）/0.02=650歐。推薦使用300歐
1、紅線電源+，接DC9~24V正極
2、黑線電源-，接DC9~24V負極
3、綠線位置輸入+，控制電壓（0-5V）正極
4、白線位置輸入-，位置反饋負極
5、黃線位置反饋+，反饋信號為輸出電流4-20mA
*4-20ma輸出，負載電阻最大為輸入電源電壓（v-2）/0.02，比如15v供電，（15-2）/0.02=650歐。推薦使用300歐
1、紅線電源+，接DC9~24V正極
2、黑線電源-，接DC9~24V負極
3、綠線位置輸入+，控制電壓（0-10V）正極
4、白線位置輸入-，位置反饋負極
5、黃線位置反饋+，反饋信號為輸出電流4-20mA
*4-20ma輸出，負載電阻最大為輸入電源電壓（v-2）/0.02，比如15v供電，（15-2）/0.02=650歐。推薦使用300歐
1、紅線電源+，接DC9-24V正極
2、黑線電源-，接DC9-24V負極
3、綠線位置輸入+，控制電壓（2-10V）正極
4、白線位置輸入-，位置反饋負極
5、黃線位置反饋+，反饋信號為輸出電壓2-10V

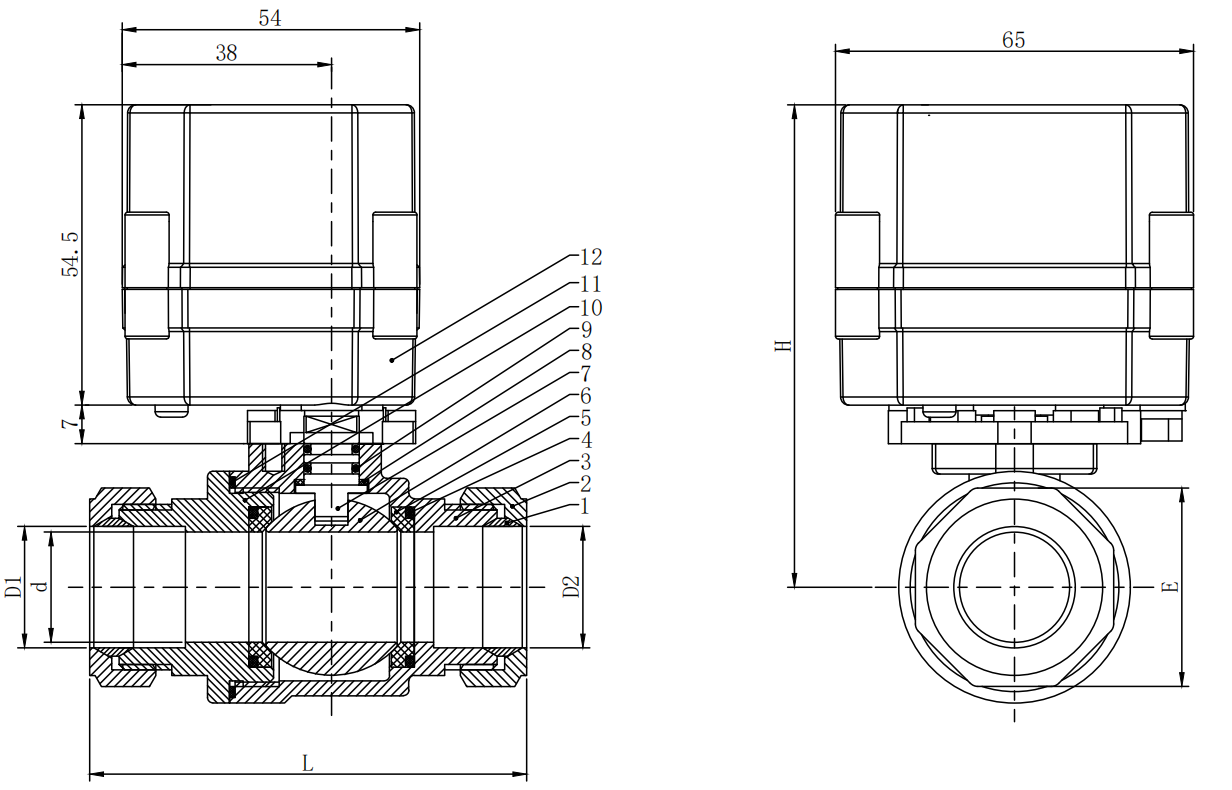

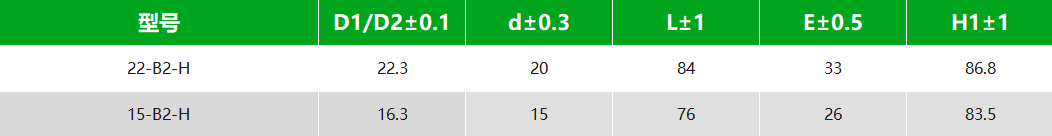

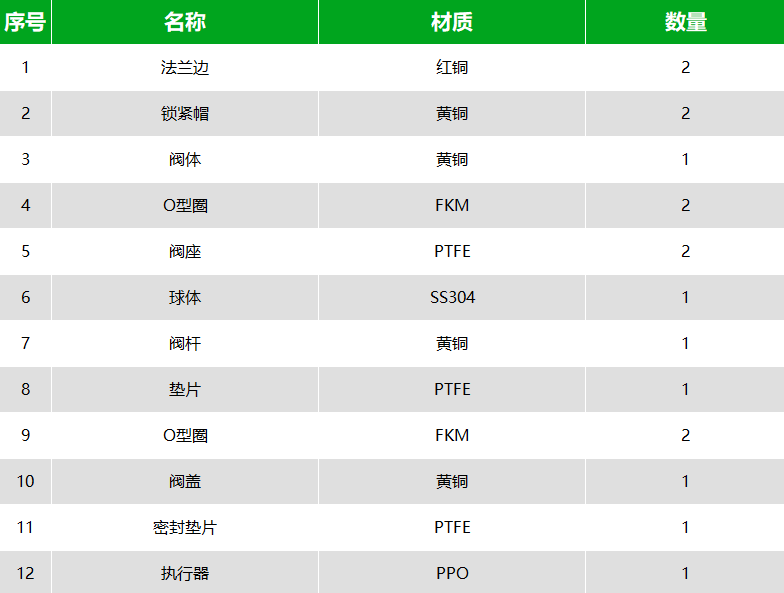

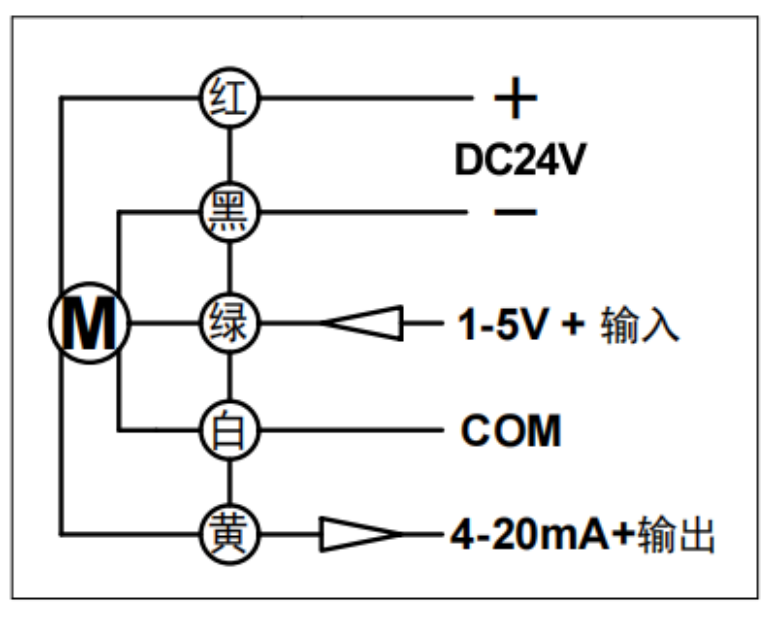

1、紅線電源+，接DC9~24V正極
2、黑線電源-，接DC9~24V負極
3、綠線位置輸入+，控制電壓（0-5V）正極
4、白線位置輸入-，位置反饋負極
5、黃線位置反饋+，反饋信號為輸出電流4-20mA
*4-20ma輸出，負載電阻最大為輸入電源電壓（v-2）/0.02，比如15v供電，（15-2）/0.02=650歐。推薦使用300歐
1、紅線電源+，接DC9~24V正極；
2、黑線電源-，接DC9~24V負極，4-20mA/0-5V/0-10V/1-5V/2-10V負極
3、綠線位置輸入+，控制電流/電壓（4-20mA/0-5V/0-10V/1-5V/2-10V可選）正極
4、黃線錯誤輸出Fault信號， 濕節點, OC輸出(NPN三極管集電極輸出)，當有錯誤導致電機工作電流過大，比如當閥門有雜物檔住球轉不動時等，節點閉合，正常工作時節點斷開，只能拉低外部信號，負載500mA。
5、白線位置反饋PWM信號，濕節點, OC輸出(NPN三極管集電極輸出)，頻率100Hz, 占空比5%-95%, 表示0-90度，負載500mA。
*測試PWM信號：WT接上拉電阻到RD，一般使用1k或5.1k電阻，推薦15v以下供電使用1k，15v以上供電使用5.1k，示波器夾子接電源負極，探頭接PWM白線
*測試錯誤輸出Fault信號：同PWM信號測試，接1k或5.1k上拉電阻到RD, 示波器夾子接電源負極，探頭接Fault黃線
1、紅線電源+，接DC9~24V正極；
2、黑線電源-，接DC9~24V負極，4-20mA/0-5V/0-10V/1-5V/2-10V負極
3、綠線位置輸入+，控制電流/電壓（4-20mA/0-5V/0-10V/1-5V/2-10V可選）正極
4、黃線錯誤輸出Fault信號， 濕節點, OC輸出(NPN三極管集電極輸出)，當有錯誤導致電機工作電流過大，比如當閥門有雜物檔住球轉不動時等，節點閉合，正常工作時節點斷開，只能拉低外部信號，負載500mA。
5、白線位置反饋PWM信號，濕節點, OC輸出(NPN三極管集電極輸出)，頻率100Hz, 占空比5%-95%, 表示0-90度，負載500mA。
*測試PWM信號：WT接上拉電阻到RD，一般使用1k或5.1k電阻，推薦15v以下供電使用1k，15v以上供電使用5.1k，示波器夾子接電源負極，探頭接PWM白線
*測試錯誤輸出Fault信號：同PWM信號測試，接1k或5.1k上拉電阻到RD, 示波器夾子接電源負極，探頭接Fault黃線
